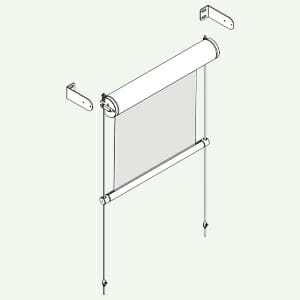

TYPE D’APPLICATION : verticale
ENVIRONNEMENT D’APPLICATION : extérieur, sur façades continues
STORES DE FAÇADE, systèmes motorisés élégants avec un design exclusif et un haut contenu technique, spécialement conçus pour les applications en extérieur sur des façades continues. Tous les systèmes raffinés sont composés de coffres ronds et de guides-câbles ou de torons en acier inoxydable et d’équerres spéciales : le store devient une partie intégrante de l’architecture du bâtiment
TYPE D’APPLICATION : verticale
ENVIRONNEMENT D’APPLICATION : extérieur, sur façades continues
COFFRE : rond CT110 en aluminium extrudé. Têtes latérales moulées sous pression en aluminium peint conçues pour accrocher les guides dans une coupelle spéciale contenant le ressort de compensation
ROULEAU D’ENROULEMENT : Ø 60 mm en aluminium extrudé ou Ø 78 mm en acier galvanisé avec ogive pour faciliter l’insertion et le remontage de la toile
GUIDES : en acier inox AISI 316 (torons Ø 8 mm ou câbles Ø 4 mm, 19 fils).
TOILE DE FOND : FD42 ronde en aluminium extrudé correctement lesté avec profilé en fer galvanisé et bouchons latéraux en POM avec oeillets pour coulisser dans le guide.
COULEUR : blanc RAL 9010, argent anodisé
MANOEUVRE : avec moteur tubulaire monophasé 230V/50Hz, M50 avec réglage du fin de course. Protection thermique et indice de protection contre les projections d’eau IP44. Interrupteur exclu
FIXATION SUPÉRIEURE : au mur avec des équerres en aluminium moulé sous pression et avec blocs ou équerres “L” spéciales
FIXATION INFÉRIEURE : avec des équerres en aluminium moulé sous pression et avec blocs ou équerres “L” spéciales adaptées à la fixation frontale. Sur demande, fixation au sol avec fourche et œillet ou avec vérin tendeur à câble, tous deux en acier inoxydable AISI 316.
DIMENSIONS :
Avec rouleau Ø 60 Min. L 100 cm x H 140 cm – Max L 250 x H 400 cm
Avec rouleau Ø 78 Min. L 100 cm x H 140 cm – Max L 400 x H 300 cm
CARACTÉRISTIQUES :

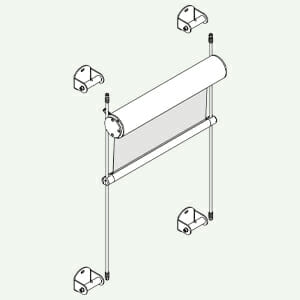

TYPE D’APPLICATION : verticale
ENVIRONNEMENT D’APPLICATION : extérieur, sur façades continues
COFFRE : rond CT110 en aluminium extrudé. Têtes en aluminium peint avec système à coulisseau pour un montage rapide de la structure sur les équerres en supplément
ROULEAU D’ENROULEMENT : Ø 60 mm en aluminium extrudé ou Ø 78 mm en acier galvanisé avec ogive pour faciliter l’insertion et le remontage de la toile
GUIDES : en acier inox AISI 316 (torons Ø 8 mm ou, sur demande câbles Ø 4 mm, 19 fils).
TOILE DE FOND : FD42 ronde en aluminium extrudé correctement lesté avec profilé en fer galvanisé et bouchons latéraux en POM avec oeillets pour coulisser dans le guide.
COULEUR : blanc RAL 9010, argent anodisé
MANOEUVRE : avec moteur tubulaire monophasé 230V/50Hz, M50 avec réglage du fin de course. Protection thermique et indice de protection contre les projections d’eau IP44. Interrupteur exclu
FIXATION SUPÉRIEURE : avec des équerres standard en acier inoxydable AISI 316, au mur ou au plafond, disponibles sur supplément
FIXATION INFÉRIEURE : au sol avec fourche et œillet ou sur demande, avec vérin tendeur à câble, tous deux en acier inoxydable AISI 316. Le tendeur à fourche pour câble est disponible sur supplément
DIMENSIONS :
Avec rouleau Ø 60 Min. L 100 cm x H 140 cm – Max L 250 x H 400 cm
Avec rouleau Ø 78 Min. L 100 cm x H 140 cm – Max L 400 x H 300 cm
CARACTÉRISTIQUES :

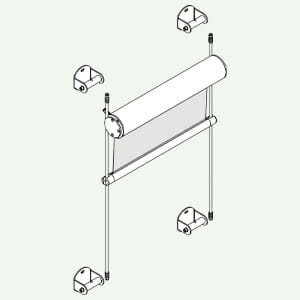

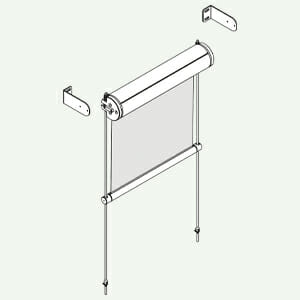

TYPE D’APPLICATION : verticale
ENVIRONNEMENT D’APPLICATION : extérieur
COFFRE : CT 135 rond en aluminium extrudé, composé d’une partie fixe et d’une partie mobile pour les contrôles et la maintenance du store. Têtes en aluminium peint avec
système à coulisseau pour un montage rapide de la structure sur les équerres en supplément
ROULEAU D’ENROULEMENT : Ø 78/85 mm en acier galvanisé avec ogive pour faciliter la maintenance de la toile
Guides : en acier inox AISI 316 (torons Ø 8 mm ou, sur demande câbles Ø 4 mm, 19 fils).
TOILE DE FOND : FD42 ronde en aluminium extrudé correctement lesté avec profilé en fer galvanisé et bouchons latéraux en POM avec oeillets pour coulisser dans le guide.
COULEUR : blanc RAL 9010, argent anodisé
MANOEUVRE : avec moteur tubulaire monophasé 230V/50Hz, M50 avec réglage du fin de course. Protection thermique et indice de protection contre les projections d’eau IP44. Interrupteur exclu
FIXATION SUPÉRIEURE : avec des équerres standard en acier inoxydable AISI 316, au mur ou au plafond, disponibles sur supplément
FIXATION INFÉRIEURE : au sol avec fourche et œillet ou sur demande, avec vérin tendeur à câble, tous deux en acier inoxydable AISI 316. Le tendeur à fourche pour câble est disponible sur supplément
DIMENSIONS :
Avec rouleau Ø 78 Min. L 100 cm x H 140 cm – Max L 400 x H 440 cm
Avec rouleau Ø 85 Min. L 100 cm x H 140 cm – Max L 450 x H 440 cm
CARACTÉRISTIQUES :
TYPE D’APPLICATION : verticale
ENVIRONNEMENT D’APPLICATION : extérieur, sur façades continues
COFFRE : rond CT110 en aluminium extrudé. Têtes en aluminium peint avec système à coulisseau pour un montage rapide de la structure sur les équerres en supplément
ROULEAU D’ENROULEMENT : Ø 60 mm en aluminium extrudé ou Ø 78 mm en acier galvanisé avec ogive pour faciliter l’insertion et le remontage de la toile
GUIDES : en acier inox AISI 316 (torons Ø 8 mm ou, sur demande câbles Ø 4 mm, 19 fils).
TOILE DE FOND : FD42 ronde en aluminium extrudé correctement lesté avec profilé en fer galvanisé et bouchons latéraux en POM avec oeillets pour coulisser dans le guide.
COULEUR : blanc RAL 9010, argent anodisé
MANOEUVRE : avec moteur tubulaire monophasé 230V/50Hz, M50 avec réglage du fin de course. Protection thermique et indice de protection contre les projections d’eau IP44. Interrupteur exclu
FIXATION SUPÉRIEURE : avec des équerres standard en acier inoxydable AISI 316, au mur ou au plafond, disponibles sur supplément
FIXATION INFÉRIEURE : au sol avec fourche et œillet ou sur demande, avec vérin tendeur à câble, tous deux en acier inoxydable AISI 316. Le tendeur à fourche pour câble est disponible sur supplément
DIMENSIONS :
Avec rouleau Ø 60 Min. L 100 cm x H 140 cm – Max L 250 x H 400 cm
Avec rouleau Ø 78 Min. L 100 cm x H 140 cm – Max L 400 x H 300 cm
CARACTÉRISTIQUES :

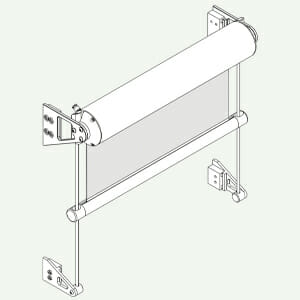

TYPE D’APPLICATION : verticale
ENVIRONNEMENT D’APPLICATION : extérieur, sur façades continues
COFFRE : CT 135 rond en aluminium extrudé, composé d’une partie fixe et d’une partie mobile pour les contrôles et la maintenance du store. Têtes en acier inoxydable AISI 316 satinées et avec brides de serrage pour le support structurel du store sur les guides
ROULEAU D’ENROULEMENT : Ø 78/85 mm en acier galvanisé avec ogive pour faciliter la maintenance de la toile
GUIDES : torons Ø 10 mm en acier inoxydable AISI 316
TOILE DE FOND : FD42 ronde en aluminium extrudé correctement lesté avec profilé en fer galvanisé et bouchons latéraux en POM avec oeillets pour coulisser dans le guide.
COULEUR : blanc RAL 9010, argent anodisé
MANOEUVRE : avec moteur tubulaire monophasé 230V/50Hz, M50 avec réglage du fin de course. Protection thermique et indice de protection contre les projections d’eau IP44. Interrupteur exclu
FIXATION : avec des équerres d’ancrage standard en acier inoxydable AISI 304 qui agissent comme des tirants, adaptés à la fixation frontale ou au plafond/sol, moyennant un coût supplémentaire. Sur demande, création d’équerres personnalisées
DIMENSIONS :
Avec rouleau Ø 78 Min. L 100 cm x H 140 cm – Max L 400 x H 440 cm
Avec rouleau Ø 85 Min. L 100 cm x H 140 cm – Max L 450 x H 440 cm
Équerres non incluses
CARACTÉRISTIQUES :

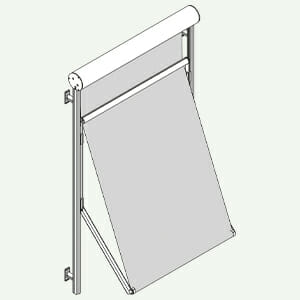

TYPE D’APPLICATION : verticale
ENVIRONNEMENT D’APPLICATION : extérieur, sur façades continues
COFFRE : CT110 rond en aluminium extrudé. Paire de têtes latérales en aluminium peint préparées pour la fixation par encliquetage dans le guide
ROULEAU D’ENROULEMENT : Ø 78 mm en acier galvanisé avec ogive pour faciliter l’insertion et le remontage de la toile
GUIDES : GP32 en aluminium extrudé pour fixation latérale ou frontale. Toile hors guide. Système de projection avec traverse horizontale en aluminium extrudé, coulissant dans le guide avec des patins autoréglables
TOILE DE FOND STORE À PROJECTION : FD42 rond en aluminium extrudé correctement lesté, fixée sur des bras de projection qui permettent une rotation jusqu’à 160 °. La longueur des bras saillants est de 600 mm avec ressort de poussée en acier inoxydable. L’ensemble du système se verrouille automatiquement vers le haut et vers le bas lorsque les bras commencent à dépasser. Le point d’arrêt peut être réglé à n’importe quelle hauteur.
COULEUR : blanc RAL 9010, argent anodisé
MANOEUVRE : avec moteur tubulaire monophasé 230V/50Hz, M50 avec réglage du fin de course. Protection thermique et indice de protection contre les projections d’eau IP44. Interrupteur exclu
FIXATION : latérale ou frontale. Fixation frontale avec équerre à longueur variable (de 5 à 20 cm) sur supplément.
DIMENSIONS : Avec rouleau Ø 78 Min. L 80 cm x H 100 cm – Max L 250 x H 300 cm
CARACTÉRISTIQUES :
TYPE D’APPLICATION : verticale
ENVIRONNEMENT D’APPLICATION : extérieur, sur façades continues
COFFRE : CT 135 rond en aluminium extrudé, composé d’une partie fixe et d’une partie mobile pour les contrôles et la maintenance du store. Paire de têtes latérales en aluminium peint préparées pour la fixation par encliquetage dans le guide
ROULEAU D’ENROULEMENT : Ø 78 mm en acier galvanisé avec ogive pour faciliter l’insertion et le remontage de la toile
GUIDES : GP32 en aluminium extrudé pour fixation latérale ou frontale. Toile hors guide. Système de projection avec traverse horizontale en aluminium extrudé, coulissant dans le guide avec des patins autoréglables
TOILE DE FOND STORE À PROJECTION : FD42 rond en aluminium extrudé correctement lesté, fixée sur des bras de projection qui permettent une rotation jusqu’à 160 °. La longueur des bras saillants est de 600 mm avec ressort de poussée en acier inoxydable. L’ensemble du système se verrouille automatiquement vers le haut et vers le bas lorsque les bras commencent à dépasser. Le point d’arrêt peut être réglé à n’importe quelle hauteur.
COULEUR : blanc RAL 9010, argent anodisé
MANOEUVRE : avec moteur tubulaire monophasé 230V/50Hz, M50 avec réglage du fin de course. Protection thermique et indice de protection contre les projections d’eau IP44. Interrupteur exclu
FIXATION : latérale (avec GP32) ou frontale (GP32/PG42). Fixation frontale avec équerre à longueur variable (de 5 à 20 cm) sur supplément.
DIMENSIONS : Avec rouleau Ø 78 Min. L 80 cm x H 100 cm – Max L 250 x H 420 cm
CARACTÉRISTIQUES :

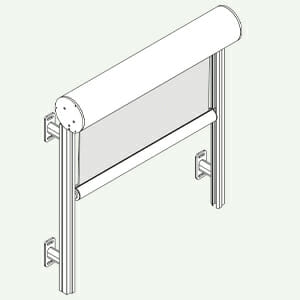

TYPE D’APPLICATION : verticale
ENVIRONNEMENT D’APPLICATION : extérieur, sur façades continues
COFFRE : CT110 rond en aluminium extrudé. Paire de têtes latérales en aluminium peint autoportantes sur guides coffre
ROULEAU D’ENROULEMENT : Ø 60 mm en aluminium extrudé ou Ø 78 mm en acier galvanisé avec ogive pour faciliter l’insertion et le remontage de la toile
GUIDES : GP32 en aluminium extrudé pour fixation latérale ou frontale. Toile hors guide.
TOILE DE FOND : FD42 ronde en aluminium extrudé correctement lesté avec profilé en fer galvanisé et bouchons latéraux télescopiques pour coulisser dans le guide.
COULEUR : blanc RAL 9010, argent anodisé
MANOEUVRE : avec moteur tubulaire monophasé 230V/50Hz, M50 avec réglage du fin de course. Protection thermique et indice de protection contre les projections d’eau IP44. Interrupteur exclu
FIXATION : latérale ou frontale. Fixation frontale avec équerre à longueur variable (de 5 à 20 cm) sur supplément.
DIMENSIONS :
Avec rouleau Ø 60 Min. L 100 cm x H 140 cm – Max L 250 x H 400 cm
Avec rouleau Ø 78 Min. L 100 cm x H 140 cm – Max L 400 x H 300 cm
CARACTÉRISTIQUES :

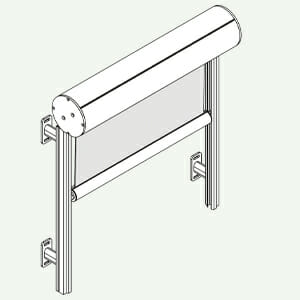

TYPE D’APPLICATION : verticale
ENVIRONNEMENT D’APPLICATION : extérieur, sur façades continues
COFFRE : CT 135 rond en aluminium extrudé, composé d’une partie fixe et d’une partie mobile pour les contrôles et la maintenance du store. Paire de têtes latérales en aluminium peint autoportantes sur guides coffre
ROULEAU D’ENROULEMENT : Ø 78 ou Ø 85 mm en acier galvanisé avec ogive pour faciliter l’insertion et le remontage de la toile
GUIDES : GP32 en aluminium extrudé pour fixation latérale ou frontale. Toile hors guide.
TOILE DE FOND : FD42 ronde en aluminium extrudé correctement lesté avec profilé en fer galvanisé et bouchons latéraux télescopiques pour coulisser dans le guide.
COULEUR : blanc RAL 9010, argent anodisé
MANOEUVRE : avec moteur tubulaire monophasé 230V/50Hz, M50 avec réglage du fin de course. Protection thermique et indice de protection contre les projections d’eau IP44. Interrupteur exclu
FIXATION : latérale ou frontale. Fixation frontale avec équerre à longueur variable (de 5 à 20 cm) sur supplément.
DIMENSIONS :
Avec rouleau Ø 78 Min. L 100 cm x H 140 cm – Max L 400 x H 440 cm
Avec rouleau Ø 85 Min. L 100 cm x H 140 cm – Max L 450 x H 440 cm
