Type d’application : horizontale
Environnement d’application : extérieur
TRACTION KIT est le dispositif exclusif de traction forcée conçu pour les systèmes en extérieur afin de donner une tension efficace à la toile Capable de contrer la puissance du vent avec l’énergie contrôlée des pistons à gaz logés dans la toile de fond ronde, le système TRACTION KIT assure une plus grande stabilité au store monté à l’extérieur.

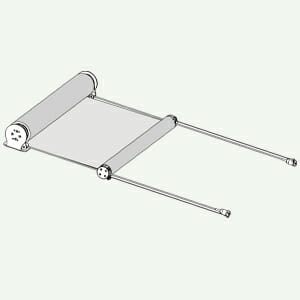

EXTREME TKO L1
CARACTÉRISTIQUES:
Type d’application: horizontal
Environnement d’application: intérieur/extérieur
Équerres de fixation: 140 × 150 mm et contreplaques en fer galvanisé peint sans caches. L’inclinaison de la contreplaque peut être variée à des intervalles de 22°, éloignant ainsi le câble du mur. Équerres et contreplaques en acier inox AISI 304 disponibles sur supplément
Rouleau d’enroulement: Ø 110 mm en aluminium extrudé avec double ogive pour faciliter la maintenance de la toile
Guides: câbles inox AISI 316, section Ø 6 mm, 19 fils
Toile de fond avec système de traction intégré: FD75, Ø 75 mm, ronde en aluminium extrudé, contenant un ou plusieurs pistons à gaz, bouchons en aluminium moulé sous pression peint avec 33 poulies de renvoi et câble en acier inoxydable AISI 316, section Ø 2 mm, 49 fils
Couleur: blanc RAL 9010, argent anodisé
Manoeuvre: avec moteur tubulaire monophasé 230V/50Hz, M60 avec réglage du fin de course. Protection thermique et indice de protection contre les projections d’eau IP44.
Fixation supérieure: sur le plan horizontal ou vertical
Fixation inférieure: sur le plan vertical avec vérin tendeur à câble en acier inoxydable AISI 316. Sur demande, fixation sur le plan horizontal avec équerres en acier inoxydable AISI 304

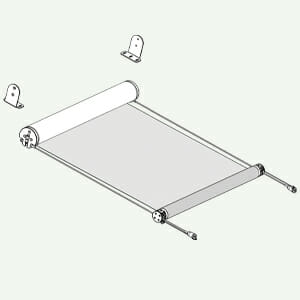

CARACTÉRISTIQUES :
Type d’application: horizontale
Environnement d’application: extérieur
Coffre: CT135 rond en aluminium extrudé, composé d’une partie fixe et d’une partie mobile pour les contrôles et la maintenance du store. Têtes en aluminium moulé sous pression peint avec système à coulisseau pour un montage rapide de la structure sur les équerres. Les équerres non comprises dans le prix sont disponibles sur supplément
Rouleau d’enroulement: Ø 85 mm en acier galvanisé avec ogive pour faciliter la maintenance de la toile
Guides: câbles inox AISI 316, section Ø 6 mm, 19 fils
Toile de fond avec système de traction intégré: FD75, Ø 75 mm, ronde en aluminium extrudé, contenant un ou plusieurs pistons à gaz, bouchons en aluminium moulé sous pression peint avec 33 poulies de renvoi et câble en acier inoxydable AISI 316, section Ø 2 mm, 49 fils
Couleur: blanc RAL 9010, argent anodisé
Manoeuvre: avec moteur tubulaire monophasé 230V/50Hz, M50 avec réglage du fin de course. Protection thermique et indice de protection contre les projections d’eau IP44.
Fixation supérieure: avec des équerres standard en acier inoxydable AISI 316, sur le plan horizontal ou vertical, disponibles sur demande et sur supplément
Fixation inférieure: sur le plan vertical avec vérin tendeur à câble en acier inoxydable AISI 316. Sur demande, fixation sur le plan horizontal avec équerres en acier inoxydable AISI 304
CARACTÉRISTIQUES :
Type d’application: horizontal
Environnement d’application: extérieur, sur façades continues
Coffre: CT135 rond en aluminium extrudé, composé d’une partie fixe et d’une partie mobile pour les contrôles et la maintenance du store. Têtes en acier inoxydable AISI 316 satinées et avec brides de serrage pour le support structurel du store sur les guides
Rouleau d’enroulement: Ø 85 mm en acier galvanisé avec ogive pour faciliter la maintenance de la toile
Guides: câbles inox AISI 316, section Ø 6 mm, 19 fils
Toile de fond avec système de traction intégré: FD75, Ø 75 mm, ronde en aluminium extrudé, contenant un ou plusieurs pistons à gaz, bouchons en aluminium moulé sous pression peint avec 33 poulies de renvoi et câble en acier inoxydable AISI 316, section Ø 2 mm, 49 fils
Couleur: blanc RAL 9010, argent anodisé
Manoeuvre: avec moteur tubulaire monophasé 230V/50Hz, M50 avec réglage du fin de course. Protection thermique et indice de protection contre les projections d’eau IP44.
Fixation: avec des équerres d’ancrage en acier inoxydable AISI 316 qui agissent comme des tirants, adaptés à la fixation sur le plan vertical ou horizontal en haut ou à la fixation sur le plan horizontal en bas. Le prix comprend la fixation au plan vertical avec un vérin tendeur à câble en acier inoxydable AISI 316.
