TYPE D’APPLICATION : vertical
ENVIRONNEMENT D’APPLICATION : extérieur
TRACTION KIT est le dispositif exclusif de traction forcée conçu pour les systèmes en extérieur afin de donner une tension efficace à la toile Capable de contrer la puissance du vent avec l’énergie contrôlée des pistons à gaz logés dans la toile de fond ronde, le système TRACTION KIT assure une plus grande stabilité au store monté à l’extérieur.

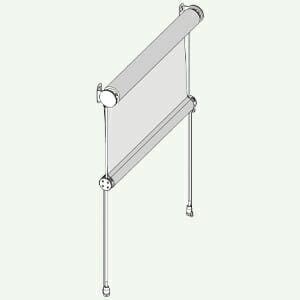

CARACTÉRISTIQUES :
Type d’application : vertical
Environnement d’application : intérieur/extérieur
Équerres de fixation : 140 × 150 mm et contreplaques en fer galvanisé peint sans caches L’inclinaison de la contreplaque peut être variée à des intervalles de 22°, éloignant ainsi le câble du mur. Équerres et contreplaques en acier inox AISI 304 disponibles sur supplément
Rouleau d’enroulement : Ø 110 mm en aluminium extrudé avec double ogive pour faciliter la maintenance de la toile
Guides : câbles inox AISI 316, section Ø 6 mm, 19 fils
Toile de fond avec système de traction intégré : FD60, Ø 60 mm, ronde en aluminium extrudé, contenant un ou plusieurs pistons à gaz, bouchons en aluminium moulé sous pression peint avec 33 poulies de renvoi et câble en acier inoxydable AISI 316, section Ø 2 mm, 49 fils FD75, Ø 75 mm, ronde en aluminium extrudé, contenant un ou plusieurs pistons à gaz, groupe de bouchons en aluminium moulé sous pression peint avec 33 poulies de renvoi et câble en acier inoxydable AISI 316, section Ø 2 mm, 49 fils
Couleur : blanc RAL 9010, argent anodisé
Manoeuvre : avec moteur tubulaire monophasé 230V/50Hz, M50 avec réglage du fin de course. Protection thermique et indice de protection contre les projections d’eau IP44.
Fixation supérieure : au mur ou au plafond
Fixation inférieure : au sol avec vérin tendeur à câble en acier inox AISI 316 ; sur demande, fixation frontale avec équerres en acier inoxydable AISI 304.

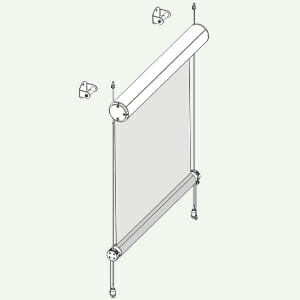

CARACTÉRISTIQUES :
Type d’application: vertical
Environnement d’application: extérieur
Coffre : CT135 rond en aluminium extrudé, composé d’une partie fixe et d’une partie mobile pour les contrôles et la maintenance du store. Têtes en aluminium moulé sous pression peint avec système à coulisseau pour un montage rapide de la structure sur les équerres. Les équerres non comprises dans le prix sont disponibles sur supplément
Rouleau d’enroulement: Ø 85 mm en acier galvanisé avec ogive pour faciliter la maintenance de la toile
Guides : câbles inox AISI 316, section Ø 6 mm, 19 fils
Toile de fond avec système de traction intégré : FD60, Ø 60 mm, ronde en aluminium extrudé, contenant un ou plusieurs pistons à gaz, bouchons en aluminium moulé sous pression peint avec 33 poulies de renvoi et câble en acier inoxydable AISI 316, section Ø 2 mm, 49 fils FD75, Ø 75 mm, ronde en aluminium extrudé, contenant un ou plusieurs pistons à gaz, groupe de bouchons en aluminium moulé sous pression peint avec 33 poulies de renvoi et câble en acier inoxydable AISI 316, section Ø 2 mm, 49 fils
Couleur : blanc RAL 9010, argent anodisé
Manoeuvre : avec moteur tubulaire monophasé 230V/50Hz, M50 avec réglage du fin de course. Protection thermique et indice de protection contre les projections d’eau IP44.
Fixation supérieure : avec des équerres standard en acier inoxydable AISI 316, au mur ou au plafond, disponibles sur demande et sur supplément
Fixation inférieure : au sol avec vérin tendeur à câble en acier inoxydable AISI 316. Sur demande, fixation frontale avec équerres en acier inoxydable AISI 304.
CARACTÉRISTIQUES :
Type d’application : vertical
Environnement d’application : extérieur, sur façades continues
Coffre : CT135 rond en aluminium extrudé, composé d’une partie fixe et d’une partie mobile pour les contrôles et la maintenance du store. Têtes en acier inoxydable AISI 316 satinées et avec brides de serrage pour le support structurel du store sur les guides
Rouleau d’enroulement : Ø 85 mm en acier galvanisé avec ogive pour faciliter la maintenance de la toile
Guides : câbles inox section Ø 6 mm, 19 fils ou torons Ø 10 mm en acier inox AISI 316
Toile de fond avec système de traction intégré : FD60, Ø 60 mm, ronde en aluminium extrudé, contenant un ou plusieurs pistons à gaz, bouchons en aluminium moulé sous pression peint avec 33 poulies de renvoi et câble en acier inoxydable AISI 316, section Ø 2 mm, 49 fils FD75, Ø 75 mm, ronde en aluminium extrudé, contenant un ou plusieurs pistons à gaz, groupe de bouchons en aluminium moulé sous pression peint avec 33 poulies de renvoi et câble en acier inoxydable AISI 316, section Ø 2 mm, 49 fils
Couleur : blanc RAL 9010, argent anodisé
Manoeuvre : avec moteur tubulaire monophasé 230V/50Hz, M50 avec réglage du fin de course. Protection thermique et indice de protection contre les projections d’eau IP44.
Fixation : avec des équerres d’ancrage standard en acier inoxydable AISI 316 qui agissent comme des tirants, adaptés à la fixation frontale ou au plafond en haut ou à la fixation au mur en bas, sur supplément. Le prix comprend la fixation au sol avec un vérin tendeur à câble en acier inoxydable AISI 316.

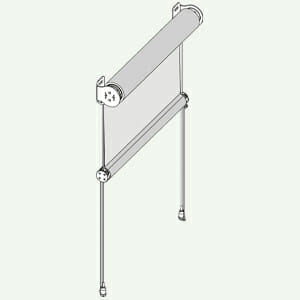

CARACTÉRISTIQUES :
Type d’application : vertical
Environnement d’application : extérieur. Une particularité du système est son extrême adaptabilité qui permet de faire varier la distance du câble du mur directement sur place et de modifier la position de la plaque par rapport aux surfaces d’appui. Par conséquent, les plafonds ou les murs inclinés ne seront plus un problème.
Équerres de fixation : équerres 110 × 120 mm et contreplaques en fer galvanisé peint avec des caches pour équerres en PVC (blanc, noir, gris). L’inclinaison de la contreplaque peut être variée à des intervalles de 22°, éloignant ainsi le câble du mur. Équerres et contreplaques en acier inox AISI 304 disponibles sur supplément
Rouleau d’enroulement : Ø 85 mm en acier galvanisé avec ogive pour faciliter la maintenance de la toile
Guides : câbles inox AISI 316, section Ø 4 mm, 19 fils
Toile de fond avec système de traction intégré : FD60, Ø 60 mm, ronde en aluminium extrudé, contenant un ou plusieurs pistons à gaz, bouchons en aluminium moulé sous pression peint avec 33 poulies de renvoi et câble en acier inoxydable AISI 316, section Ø 2 mm, 49 fils FD75, Ø 75 mm, ronde en aluminium extrudé, contenant un ou plusieurs pistons à gaz, groupe de bouchons en aluminium moulé sous pression peint avec 33 poulies de renvoi et câble en acier inoxydable AISI 316, section Ø 2 mm, 49 fils
Couleur : blanc RAL 9010, argent anodisé
Manoeuvre : avec moteur tubulaire monophasé 230V/50Hz, M50 avec réglage du fin de course, protection thermique et indice de protection contre les projections d’eau IP44
Fixation supérieure : au mur ou au plafond
Fixation inférieure : au sol avec vérin tendeur à câble en acier inoxydable AISI 316. Sur demande, fixation frontale avec équerres en acier inoxydable AISI 304.
